Zelfontworpen Autogyro
Author Message
User avatar

Joined: 02 Apr 2006, 13:33
Posts: 108
Location: Roeselare
Reply with quote
Post Number:#1 Zelfontworpen Autogyro
Na de zelfontworpen P-51 (may he rest in peace :cry: )van filip boon volgt een nog gestoorder projectje van hem: een zelfontworpen autogyro die effectief ook vliegt 8) 8) 8)
Hier een paar fotokes dervan...
Laat u niet bedotten door de fotos, het ding is enorm groot (kschat dat de rotor iets van 1m80 is ofzo, moet et nog is vrage!!)

_________________

----DEVILS4EVER----


17 Oct 2006, 11:14
Profile

Joined: 09 Apr 2006, 07:30
Posts: 98
Location: Heverlee (B)
Reply with quote
Post Number:#2
Als ge er een in het echt wil vliegen, dan weet ik wel een nabij gelegen adresje :mrgreen:


17 Oct 2006, 11:42
Profile
User avatar

Joined: 02 Apr 2006, 13:33
Posts: 108
Location: Roeselare
Reply with quote
Post Number:#3
ja? daar ben ik altijd wel in geintresseerd!
En nog een vraagske voor mijne goeie vriend fille...
Nu hij de principes van den autogyro onder de knie heeft zou hij graag de "de la cierva c30" opschalen...
Maar ik hij en nog andere mensen zijn nog steeds op zoek achter plannen of tekeningen waarop hij de vorm van de romp mooi kunne afleiden....
Moest er iemand tekeningen met rompdoorsneden hebben zou dat fantastisch zijn!!!

_________________

----DEVILS4EVER----


29 Oct 2006, 13:55
Profile
User avatar

Joined: 02 Apr 2006, 13:33
Posts: 108
Location: Roeselare
Reply with quote
Post Number:#4
Kheb de plannen gevonden en ik gooi ier nog een filmke bij van et prototype...
Youtube, broadcasting Fille 8)Youtube, broadcasting Fille
(oepsie url vergete)

_________________

----DEVILS4EVER----


02 Nov 2006, 22:47
Profile

Joined: 13 Apr 2006, 20:42
Posts: 10
Reply with quote
Post Number:#5
hoi,

ik heb al reeds een mand kunnen werken aan men nieuwe autogyro. De vooruitzichten zijn goed. Ik heb een rotorbelasting van 3,11 once/ft?. Ik heb naar het systeem gekeken van Juan De La Cierva met de flapping hinges. Dit is nodig voor de stabiele coning te krijgen en voor cyclic pitch control. Het toestel zal een gewicht heben van 1,250 kg en een rotordiameter van 1,40 meter. De tips van de bladen zijn hoorbaar in vlucht wat ook dan een goed sound geeft. De test moet later nog wel gebeure.

fille

_________________
people fying ahead, never mind it isn't me


15 Jul 2007, 01:05
Profile

Joined: 09 Apr 2006, 07:30
Posts: 98
Location: Heverlee (B)
Reply with quote
Post Number:#6
http://www.gyrocopteraviation.nl/training.htm kun je (eens) in een echte Gyrocopter vliegen :mrgreen:


15 Jul 2007, 16:15
Profile
User avatar

Joined: 02 Apr 2006, 13:33
Posts: 108
Location: Roeselare
Reply with quote
Post Number:#7
Quote:
De afwerking kan beter denk ik?Maar hij vliegt toch

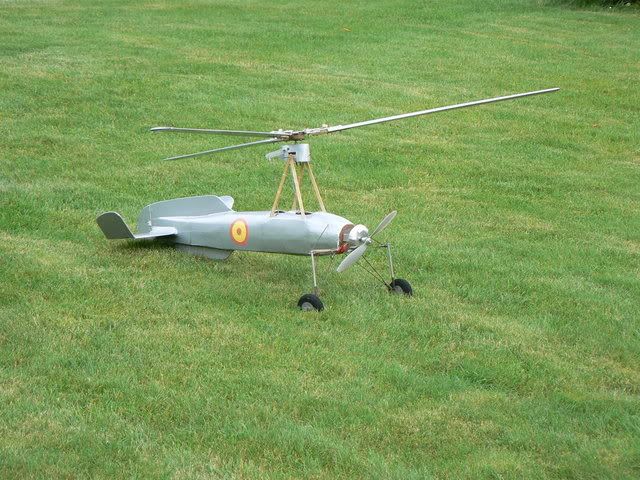

de afwerking is beter!!!en het model ook, hier is de nieuwe autogyro van menne maat filip, naar het model van de c30 van de la cierva als ik het goed heb, kwijl on this!!!(i know i do)
helemaal zelf gebouwd en ontworpen rotorkoppen en alles...

dees is voor da er folie opzat:

en zoals ge kunt zien nu zit er wel op
:wink:

_________________

----DEVILS4EVER----


09 Aug 2007, 23:10
Profile

Joined: 09 Apr 2006, 07:30
Posts: 98
Location: Heverlee (B)
Reply with quote
Post Number:#8
GAAF :mrgreen:


10 Aug 2007, 13:03
Profile

Joined: 13 Apr 2006, 20:42
Posts: 10
Reply with quote
Post Number:#9
Ik ben ermee beginnen bouwen vanaf bin juni. ik heb eerst moeten zien dat hij goed controleerbaar was en daarna heb ik hem verder afwerken. ik heb vorige zomer eerst testen moeten doen om een goe funtioneerende rotor te maken. De fotos helemaal bovenaan waren men vorige types voor testvluchten, vandaar dat ze niet goed afgewerkt zijn. Voor het ontwerpen heb ik een hele interessante site gevonden. (www.autogyro.com) Op deze site staan er vuistregels voor het ontwerpen van een autogyro. ik heb hem nog maar juist afgewerkt maar door het bespannen is het zwaarttepunt verhuisd en heb ik hem een tweede keer moeten balanceren. Zo'n ding balanceren is spijtig genoeg veel ingewikkeldser dan dat van een vliegtuig.

_________________
people fying ahead, never mind it isn't me


11 Aug 2007, 22:49
Profile

Joined: 13 Apr 2006, 20:42
Posts: 10
Reply with quote
Post Number:#10 filmpje C30
Hier heb ik een fimpje staan van men autogyro. Het toestel vliegt zalig, beter dan ik zou verwacht hebben.. Het toestel heeft een vlieggewicht van 1,5kg en een rotordiameter van 1,48 meter. het is eigelijk de bedoeling om Het werkelijk bestaande toestel op schaal 1/4de te bouwen. Het toestel zou dan een romplengte hebben van 1,5 m en een rotordiameter van 3.meter. Ik heb dan wel een probleem met de rotor op toerental te brengen aangezien ik niet zo'n lange armen heb :(

website filmpje: http://youtube.com/watch?v=l5fKhNRfbdM

_________________
people fying ahead, never mind it isn't me


23 Aug 2007, 23:14
Profile

Joined: 10 Dec 2006, 15:00
Posts: 28
Location: Roeselare
Reply with quote
Post Number:#11
Beste Filip,

Een prachige auto-gyro ! :D

Welke set-up heb je gekozen voor de aandrijving ?

Welke brushless motor, welke schroef, welke regelaar, accu ?


Kan je er ook mee vliegen als er wind staat ?

Wat betreft het op gang krijgen van die rotor van 3 m,
zou je geen systeem kunnen bedenken met een lang touw
dat je rond de as wind en er dan aan trekt om hem op snelheid te krijgen ?

dank, Patrick

_________________
Make planes, not war !


24 Aug 2007, 18:07
Profile
User avatar

Joined: 02 Apr 2006, 13:33
Posts: 108
Location: Roeselare
Reply with quote
Post Number:#12
8) Geil! :twisted:

_________________

----DEVILS4EVER----


29 Aug 2007, 20:23
Profile

Joined: 13 Apr 2006, 20:42
Posts: 10
Reply with quote
Post Number:#13
hoi

voor de aandrijving heb ik een Compact 350 brushless. De motor moet ik koelen door er een koelplaat er op te monteren, die wordt redelijk warm. De snelheids regelaar weet ik ni, daar moet ik eens vr kijken. De accu is een lipocel flightpower 2500 mAh v-power (3 cellen) voor level flight moet ik minder dan halve throttle geven wat mij een lage blasting geeft voor men hele aandrijfsysteem. De vliegduur is 11 tot 12 minuten. Omdat de vliegsnelheid laag is heb ik een propeller met een kleine pitch genomen, slowfly prop (10x4,7). het landingsgestel heb ik gemaakt van staaldraad gesoldeerd en vering uitgevoerd met styloveren wat zorgt vr zeer zachte landingen.

_________________
people fying ahead, never mind it isn't me


04 Sep 2007, 12:43
Profile

Joined: 10 Dec 2006, 15:00
Posts: 28
Location: Roeselare
Reply with quote
Post Number:#14
boon filip wrote:
hoi

het landingsgestel heb ik gemaakt van staaldraad gesoldeerd en vering uitgevoerd met styloveren wat zorgt vr zeer zachte landingen.


Beste Filip,

kan je eens een foto maken van dat verende landingsgestel,
ik zou dat graag eens zien !

dank, Patrick :D

_________________
Make planes, not war !


05 Sep 2007, 19:09
Profile
User avatar

Joined: 02 Apr 2006, 13:33
Posts: 108
Location: Roeselare
Reply with quote
Post Number:#15
progiers wrote:
Beste Filip,

kan je eens een foto maken van dat verende landingsgestel,
ik zou dat graag eens zien !

dank, Patrick :D



_________________

----DEVILS4EVER----


23 Sep 2007, 13:11
Profile
User avatar

Joined: 28 Jun 2008, 21:37
Posts: 294
Reply with quote
Post Number:#16 Re: Zelfontworpen Autogyro
hallo,

heb je van deze ook de plannen of verdere tips?


20 Dec 2011, 16:04
Profile
User avatar

Joined: 22 Nov 2011, 01:09
Posts: 527
Location: aarschot
Reply with quote
Post Number:#17 Re: Zelfontworpen Autogyro
nice man :handgestures-thumbupleft:

_________________
HAVE FUN!!!
met vriendelijke groeten.
Ryan


20 Dec 2011, 19:37
